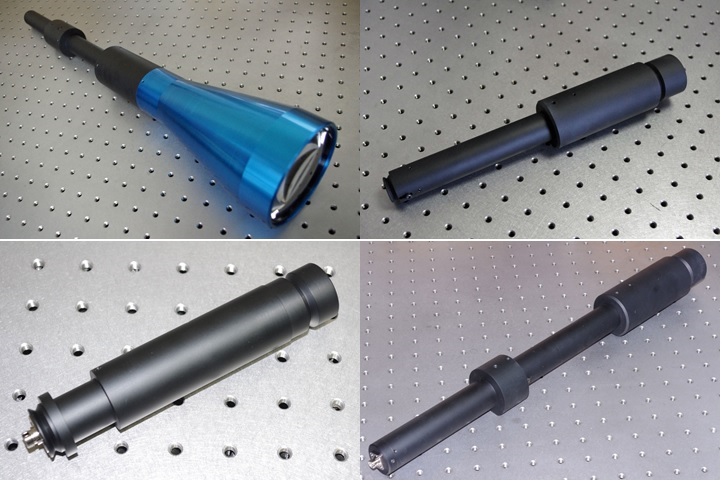

均一照明光学系シリーズ
|
|
各種ファイバ出力光源に接続することにより、ファイバ出射ビームを均一照射光に変換します。 |
|
特徴 |
用途 |
  NBH-00個別カタログ |
ビームホモジナイザ NBH-00 標準の均一照明光学系です。 最小20mmx20mm ～最大100mmx100mm の広い視野を照明します。 ■動作波長範囲：365nm～1550nm ■照射領域/作動距離：使用レンズにより任意に設定できます。 例）20mmx20mm ～ 100mmx100mm /30 mm～ 200mm ■照度不均一性：±50% ■寸法/重量：Φ45mm×250mm/400g |
 TBH-12個別カタログ |
テレセントリックビームホモジナイザ TBH-12、TBH-40 テレセントリック機能を付加して均一性を改善した均一照明光学系です。 12mmx12mmまたは40mmx40mmの視野を±7%の不均一性で証明します。 ■動作波長範囲：365nm～1550nm ■照射領域/作動距離：12mmx12mm/～100mm(TBH-12) 40mmx40mm/～250mm(TBH-40) ■照度不均一性：±7% ■寸法/重量：Φ50mm×350mm/900g(TBH-12) Φ108mm×437mm/1470g(TBH-40) |
|
|
スーパービームホモジナイザ SBH-12、SBH-40 テレセントリック機能を高機能化して均一性をさらに改善した均一照明光学系です。 12mmx12mmまたは40mmx40mmの視野を±2%の不均一性で証明します。 ■動作波長範囲：365nm～1550nm ■照射領域/作動距離：12mmx12mm/～100mm(SBH-12) 40mmx40mm/～250mm(SBH-40) ■照度不均一性：±7% ■寸法/重量：Φ50mm×454mm/1200g(SBH-12) Φ108mm×614mm/1900g(SBH-40) |
|
|
マイクロビームホモジナイザ MBH-00 微小範囲専用の均一照明光学系です。 500μm角以下で正方形照明します。 ■動作波長範囲：365nm～1550nm ■照射領域/作動距離：500μmx500μm/設計により変わります。 ■照度不均一性：±3% ■寸法/重量：Φ45mm×175mm/240g |
