弊社では長年培ってまいりました光応用技術を基礎としまして、お客様がご希望される特注品のカスタム製作を承っております。

小さく・素早く・丁寧に、光分野の研究者・技術者の皆様のお手伝いができればと願っております。

特注品製作をご希望のお客様は以下からお問合せください。
検討の上、ご提案・ご回答させていただきます。
 お問合せフォーム

カスタム製作実績例

2023年12月NEW  520nm帯200mWマルチモードファイバ高出力パルスLD光源:FOLS-07S/520nm/200mW
FOLS-07S写真 コア径105μmMMファイバから520nm帯200mWの高出力パルスレーザ光を出射します。

主な仕様
・波長:520nm±10nm以内
・出力光量:200mW以上(出力ファイバ端にて)
・光量調整:10回転ポテンショメータによる微調整
・出力ファイバ:コア径105μmSIファイバ
・最大繰り返し:1MHz
・寸法:200(W)x50(H)x125(D) mm

用途:ホログラフィによる三次元映像の再生の研究
2022年8月  980nm帯500mWファイバ出力LD光源:FOLS-03S
FOLS-03S-980nm-500mW コア径105μmMMファイバから980nm帯500mWの高出力レーザ光を出射します。

主な仕様
・波長:980nm±10nm以内
・出力光量:約500mW(出力ファイバ端にて)
・出力ファイバ:コア径105μmSIファイバ
・寸法:200(W)x50(H)x125(D) mm

用途:医療分野の研究
2022年2月  LEDピグテールモジュール
LEDピグテール てのひらサイズのコンパクトなLEDピグテールモジュールです。
入力BNCコネクタから直接電流を注入することにより、ファイバ端よりLED光を出射します。

主な仕様
・寸法:30(W)x30(H)x60(D) mm/70g(ファイバ部除く)
・駆動方式:外部からの電流直接入力
・LED機種:365nm帯~950nm帯、各色選択
・出力光量:1mW以上(LED素子に依存)
・出力ファイバ:MMファイバ(600μmまたは200μmコア)

用途:PDや物性材料の感度・応答評価など、機器組み込み
2022年1月  空間出力型高出力外部変調パルスLED光源:FOLS-09S
F16写真 振幅400mW以上の高出力パルス光を空間的に出射するLED光源です。
外部のパルスジェネレータやファンクションジェネレータからTTLパルスを入力することで、最大1MHzまでの任意の光パルスビームを出射します。


主な仕様
・構成:コントローラ+LEDヘッド
・駆動方式:外部からの電気パルス入力による
・波長:405nm帯または450nm帯
・出力振幅:400mW以上
・出力ビーム径:15mmΦ(出射端にて)
・パルス特性:最大繰り返し1MHz、最少パルス幅500nsまでの任意のパルス発光

用途:物性材料の励起など
2021年3月  LED駆動用DC電流源:FOLS-01D
FOLS-01D 任意のLED素子を直流駆動する電流源です。
付属のリード線でLED素子のアノード、カソードに接続することにより、容易に発光させることができます。

主な仕様
・駆動方式:ACC(Auto Current Control)
・出力電流:ゼロ~1.2A 連続可変
・出力電圧:最大33V
・電流安定度:±2%程度
・付属品:接続リード線

用途:高出力LEDの簡易発光実験用

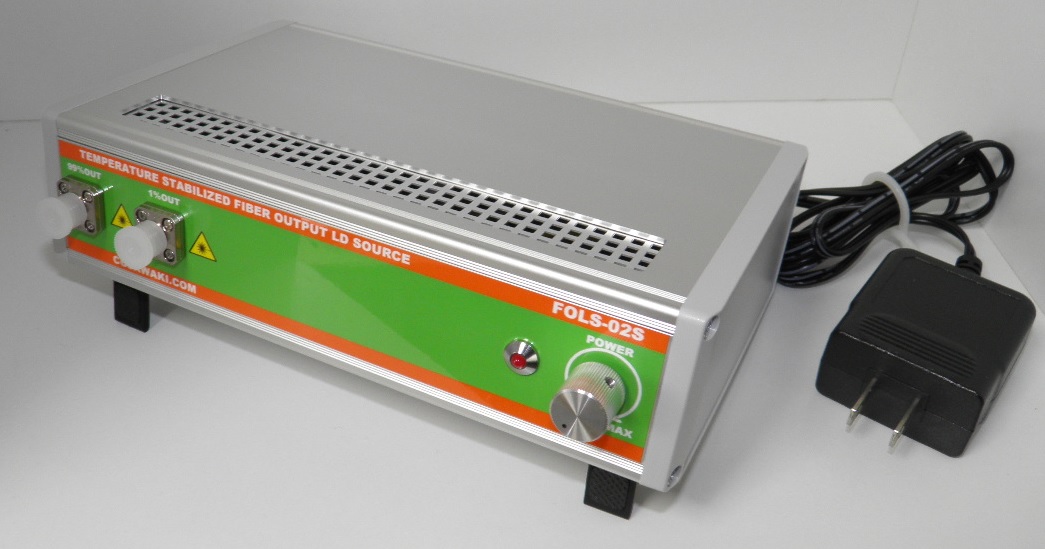

2020年9月  外部制御型ファイバ出力LD光源:FOLS-02S
PC制御インタフェースにより、電源オンオフ、インタロック、光量制御、光量モニタを行います。

主な仕様
・波長:450nm帯、488nm帯、633nm帯、640nm帯など
・出力パワー:0~20mW程度(LD機種により異なります)
・パワー安定度:±1%程度
・出力ファイバ:各波長でのSMファイバ、長さ約1m、FCコネクタ出力

用途:機器組込学術研究用蛍光励起光源
2019年12月  外部調光機能付きファイバ出力LED光源:FOLS-01V/520nm帯
FOLS-01V/520nm帯 主な仕様
・波長:520nm帯
・出力パワー:0~17mW 連続可変
・パワー安定度:±1%程度
・出力ファイバ:コア径600μmMMファイバ、長さ約1m、FCコネクタ出力
・外部調光入力:0V~5V  BNC入力
・用途:機器組込照明光源
2019年12月  超高出力LD光源:FOLS-03/850nm帯---400mW出力
4波長LD光源 主な仕様
・波長:850nm±10nm以内
・出力パワー:最大400mW 連続可変
・パワー安定度:±1%程度
・出力ファイバ:SI105MMファイバ、長さ約1m、FC/PCコネクタ出力
・用途:学術研究用
2018年11月4波長SMファイバ出力LD光源:FOLS-02S
4波長LD光源 主な仕様
・波長/出力パワー:450nm帯/3mW、488nm帯/2mW、520nm帯/3mW、660nm帯/3mW
・光出力形態:4波長を同時にまたは独立に1本のSMファイバで出力
・光出力コネクタ:FCレセプタクル(フロントパネル)
・外部トリガ動作:各波長独立に TTL 最大1MHz
・寸法/重量:260(W)x66(H)x350(D)/2.3kg
・用途:学術研究用
2018年7月 組込用SMファイバ出力LD光源:FOLS-02S
組込用SMファイバ出力LD光源(正面パネル)組込用SMファイバ出力LD光源(リアパネル) 主な仕様
・波長/出力パワー:760nm帯/3mW
・光出力形態:FC/APCレセプタクル
・入出力制御コネクタ:D-sub9ピン
・制御機能:電源供給、LD注入電流、LDオンオフ、内蔵モニタPD電圧出力
・寸法:70(W)x40(H)x100(D)

用途:製造設備機器組込

2018年2月  DEEP UV LED光源:FOLS-09DUV


FOLS-09DUV


主な仕様
・波長帯:260nm~280nmまたは270nm~280nm
・出力パワー:10mW以上

・光出力形態:空間出力

2017年11月  WDMカプラ内蔵型1310nm/1550nm DFB LD光源 FOLS-02/S

WDMカプラ内蔵型1310/1550nm DFB LD光源

主な仕様
・光出力形態:内蔵WDMカプラにより、1本のSMファイバで2波長同時出力
・素子:1310nmDFB-LDおよび1550nmDFB-LD
・対応ファイバ:SMファイバ(MFD=9μm、FC/PCコネクタ)
・出力パワー:1310nm/10mWおよび1550nm/
10mW連続可変
・出力安定度:±0.1%以内

2016年12月  高安定型SMファイバ出力LD光源 FOLS-02S/1350nm帯

高安定型FOLS-02S

主な仕様
・素子:1350nm帯DFB-LD
・出力ファイバ:SMファイバ(MFD=9μm、長さ1m、FC/PCコネクタ)
・波長/最大出力:1350.5nm/2mW

・出力安定度:±0.001dB(10℃~35℃において)

2016年9月  温度安定型パルスレーザラインジェネレータ FOLS-11L

レーザラインジェネレータ

主な仕様
・構成:光源ヘッド+コントローラ
・波長:
赤色LD
・空間ラインビーム幅:2mmX任意長
・時間パルス幅:最小100ns
・繰り返し:最大10MHz
・パワー安定度:1%程度

2016年1月  600mW405nmファイバ出力LD光源 FOLS-03S

FOLS-03S

主な仕様
・波長/最大出力:
405nm帯/600mW
・表示機能:LD駆動電流、素子制御温度
・最大繰り返し:1MHz(TTLトリガ入力繰り返しに依存)

2015年1月 高出力パルス電流源 FOLS-08S
高出力パルス電流源FOLS-08S

内部パルス回路により、最大繰り返し1MHz、最大ピーク電流2Aを出力するパルス電流源で、高出力LED素子などを駆動することができます。
パルス発生器を内蔵していますので、外部パルスジェネレータ等を準備する必要がありません。フロントパネルのロータリエンコーダにより、任意に繰り返し周期やパルス幅を設定できます。
また、USBポートを付属していますので、PCで外部制御することができます。

2014年11月 三波長12素子リングライトLED光源 FOLS-01S
リングライトLED光源

3種類のLED素子×4セット=12素子をリング状に配置したLED光源です。
今回の試作では、850nm、870nm、940nmのLED素子を選択しています。
それぞれのLED強度は波長ごとに個別に調整することができ、トータルでワット級の光を発生します。


2014年8月 光量微調整型ファイバ出力LED光源 FOLS-01S
FOLS01S

ファイバ出力LED光源:FOLS-01において、出力調整ボリュームを10回転ポテンショメータに置き換えて、光量を微調整できるようにしたタイプです。
また同時に、外部入力電圧(0V~5V)により、光量を外部制御することもできます。

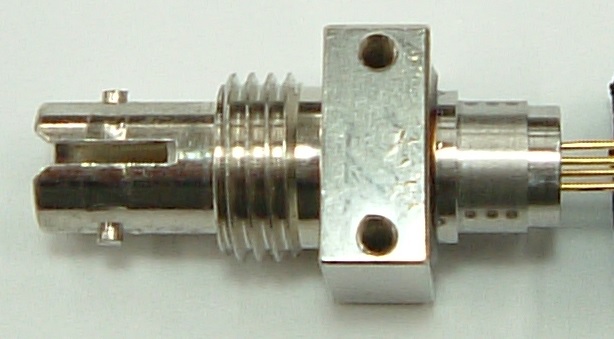

ST型光コネクタにLDをカプリングしたモジュールです。
RGB LED光源
RGB光を出力するファイバ出力LED光源です。
出力レベルをRGB個々に調整可能ですので、あらゆる色の光を生成可能です。
