SMファイバ出力 ナノ秒パルスLD光源 FOLS-11

FOLS-11外観写真
価格 ¥228,000(消費税抜き)~

オプション

ウェーブフォームジェネレータ


発光波形モニタ用フォトダイオード
¥25,000(消費税抜き)~

FOLS-11は外部パルス駆動によりパルス発光するファイバ出力型の半導体レーザ光源です。
お客様がお持ちのパルスジェネレータ・パルスパターンジェネレータ・デジタル回路出力・PC出力などで駆動することができます。
立上り時間/立下り時間~5ns、繰り返し30MHz以上でパルス発光させることができます。
装置は、出力ファイバ・半導体レーザ素子・駆動回路・温度制御回路・電源を一体化して小型化しています。
温度制御により、長時間の出力安定性・波長安定性に優れています。
半導体レーザ素子により、紫外域・可視域・赤外域から用途に応じて波長選択できます。

 FOLS-11 PDFカタログ

特徴
・使いやすいファイバ出力型
・外部機器駆動によりパルス発光
・~5nsの高速立上り/立下り時間、30MHz以上の高繰り返し
・紫外、可視、赤外の多彩な波長選択
・温度制御による高い出力安定性・波長安定性

用途

・蛍光励起
・ロックイン計測・
デジタルパターン発光
・分光分析
・光検出器応答特性評価
・各種光センシング

主な仕様
紫外(375nm,  青(405nm,450nm,473nm,488nm),  緑(520nm),   赤(635nm,660nm),
近赤外(785nm,808nm,850nm,980nm,1060nm),
光通信帯(1310nm,1550nm,1620nm,1770nm)
波長公差 ±10nm
発光ピークパワー 1mW~(波長により異なります)
パルス発光特性 立上り時間/立下り時間 ~5ns
パルス入力 +5V、最大繰り返し 30MHz以上
ファイバ機種 SMファイバ  長さ1m  FCコネクタ出力
電源 付属ACアダプタ(AC100V~240V  50/60Hz  0.3A)
寸法/重量 75(W)x30(H)x105(D)mm/250g  突起部含まず

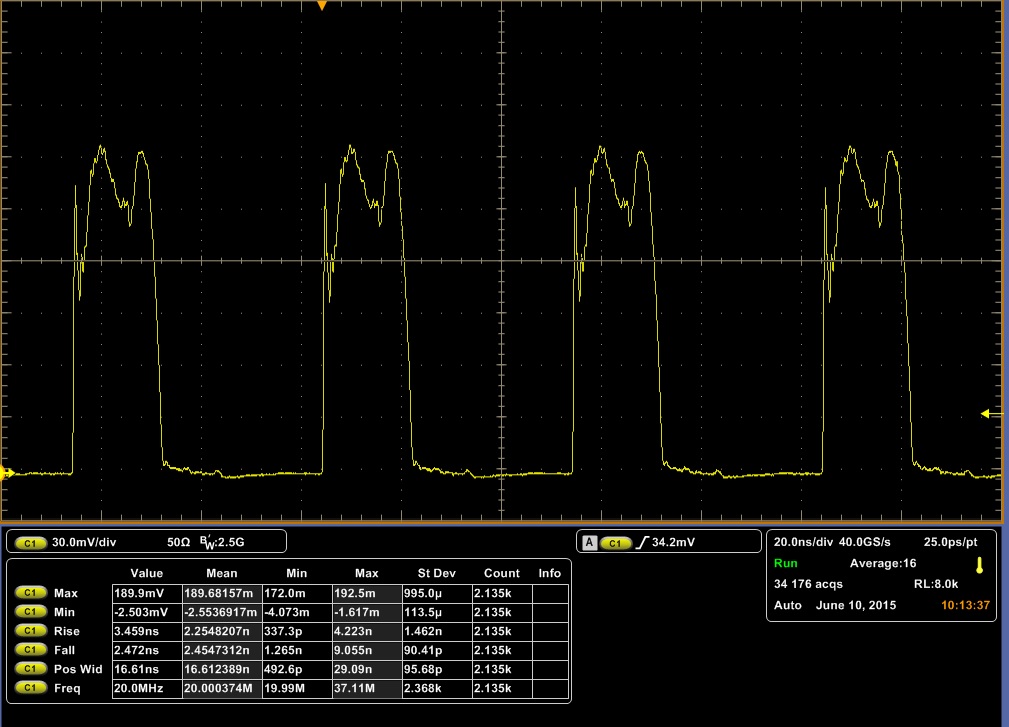

発光波形例
(時間軸:20ns/div)
FOLS-11パルス発光例
