MMファイバ出力LED光パルスジェネレータ FOLS-08 -LED

FOLS-08外観写真
価格
￥198,000(消費税抜き）から


アクセサリ
発光波形モニタ用フォトダイオード
￥20,000（消費税抜き）から

 FOLS-08-LED PDFカタログ

FOLS-08-LEDは内部パルス回路により、繰り返し1Hz～150kHzでパルス発光するファイバ出力型のLED光源です。

パルス発生器を内蔵していますので、外部パルスジェネレータ等を準備する必要がありません。

フロントパネルのトグルスイッチ操作により、任意に繰り返しとデュ－ティ比を設定できます。

装置は、出力ファイバ・発光素子・パルス発生回路・駆動回路・電源を一体化して小型化しています。

素子の選択により、UV域・可視域・赤外域および白色から用途に応じて選択できます。

特徴
・使いやすいファイバ出力型
・内部回路によりパルス発光
・繰り返し1Hz～150kHz
・デューティ比 0％～100%
・立ち上がり時間 500ns
・UV,可視,近赤外、白色の多彩な波長選択

用途
・蛍光励起
・ロックイン計測
・分光分析
・光検出器応答特性評価
・各種光センシング
主な仕様
素子 LED
波長 365nm～950nmおよび白色
出力パワー 1mW～30mW  (波長、ファイバ機種に依存します）
出力ファイバ機種 MMファイバ（コア径600μmまたは200μm、NA0.5、
長さ1m、FCコネクタ出力
繰り返し 1MHz～150kHz
デューティ比 0％～100%（最小デューティ比は繰返しで変わります）
立上り時間 500ns
電源 AC100-240V 50/60Hz 0.3A
寸法(mm) 150(W)x50(H)x125(D) /0.5kg

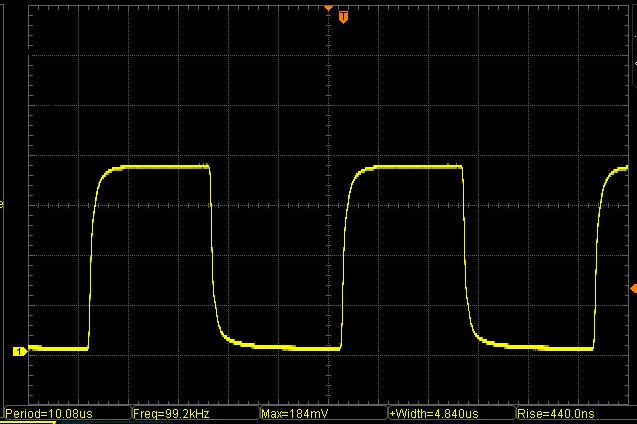

発光波形例

FOLS-08発光波形例

640nm LED (繰り返し 100kHz、デューティ比 50%）  時間軸：2μs/div.
